氣源凈化裝置廣泛應用于電力、石化、冶金、醫藥、造紙、紡織行業。儀用壓縮空氣中常常包含水分、油污、雜質等，并且在管道中還存在鐵銹雜質顆粒等有害物質，不經過過濾直接給儀器儀表使用容易對其造成損害，降低其使用壽命并且使儀器儀表出現故障，增加平時維護量。我公司生產的HRW型氣源凈化裝置能有效處理并排除冷凝液、油污、鐵銹等雜質，得到干燥潔凈的壓縮空氣。

一、 結構

我公司開發的XYYB-3000氣源凈化裝置采用進口PLC為控制核心，可根據實際工況調整排放時間。采用并聯雙通道結構，過濾精度達到4μm,除水有效率不低于96％。該系統采用不銹鋼管路，由攔污過濾器（采用卡箍連接，能在不影響使用情況下快速更換濾芯）、多道控制閥門、大容量氣水分離總成、自動電子排水裝置等組成，該系統安裝方便在現場能直接使用，不需調節（出廠前已調試完畢）。

XYYB-3000氣源凈化裝置內所有管路，閥門，接頭，連接件均采用不銹鋼材質，攔污過濾器采用卡箍連接，清理或更換濾芯方便快捷（根據工廠實際情況，考慮是否增訂專用濾芯），且不影響使用壓縮空氣。平時不需人工維護（只需在工廠檢修時進行簡單清理或更換濾芯），安裝使用方便，不需現場調節。

壓縮空氣系統凈化控制器進出口與工廠母管采用焊接式連接，或根據用戶要求預留軟管連接口。

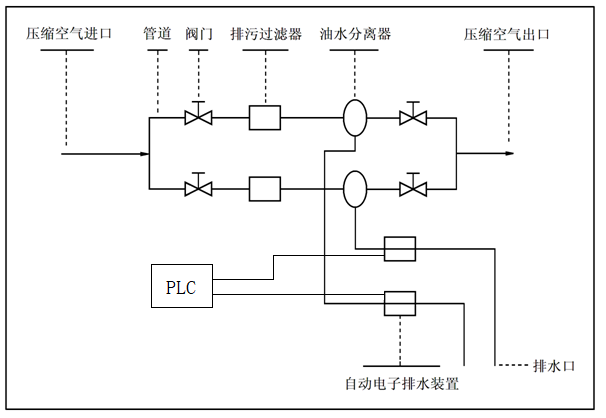

系統原理圖

電源電壓：220V AC        頻率：50-60Hz

輸入輸出壓力：0.9MPa

輸入輸出流量：9000L/min

輸入輸出管道：Φ32

過濾精度4μm，除水有效率不低于96％
